Comment retirer / fixer le tiroir multifonctions
Retrait du tiroir multifonctions
-
Sortez la cassette de l'imprimante et retirez le couvercle de la cassette.
Veillez à retirer le papier.
-
Retournez la cassette et retirez le tiroir multifonctions.

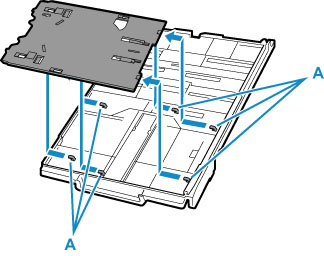

Faites glisser le tiroir multifonctions, sortez-le des six ergots (A), puis soulevez- le.
Important
-
Veillez à supprimer tout ruban de protection orange du tiroir multifonctions.
-
Fixation du tiroir multifonctions
-
Sortez la cassette de l'imprimante et retirez le couvercle de la cassette.
Veillez à retirer le papier.
-
Retournez la cassette et fixez-y le tiroir multifonctions.

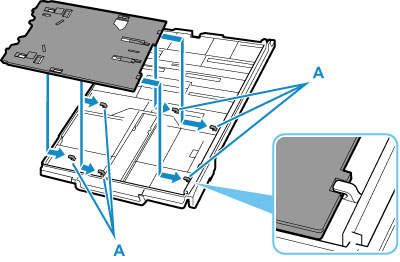

Retournez le tiroir multifonctions de sorte que la partie du dessous soit orientée vers le haut, alignez-le avec les six ergots (A) selon l'orientation présentée dans la figure ci-dessous, puis faites-le glisser pour le fixer.
Important
-
Insérez le tiroir multifonctions, en vous assurant que ses trous sont alignés avec les ergots à l'arrière de la cassette. Si le tiroir multifonctions n'est pas correctement fixé, il peut être endommagé lorsque la cassette est insérée dans l'imprimante.
-
